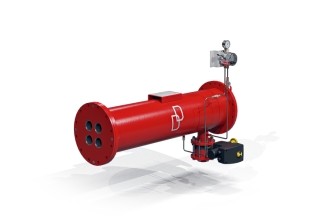

AG Jet filter

AG Jet filter er et in-line tilbakespylbart filter med en helt unik konstruksjon uten noen form for roterende deler. Eneste bevegelige del er den automatiske ventilen på spylevannsutløpet som åpner og lukker til faste tidsintervall, eller ved høyt differansetrykk.

Funksjon

Råvannet kommer inn i filterelementet med høy hastighet på grunn av det redusert tilgjengelige arealet. Den høye innløpshastigheten synker ved enden av filterelementene. Partiklene vil da helst samles i oppsamleren i enden av elementene i stedet for å tette filterelementene og gi økt trykkfall. Vannet vil forlate elementene på de siste 10- 20 % av elementlengden, fra innsiden til utsiden. Filterelementene blir rengjort ved å åpne spyleventilen – samtidig som filterprosessen fortsetter uavbrutt. Spyleventilen blir styrt av tid og/eller differansetrykk.

Under en rensesyklus vil deler av vannet gå aksialt gjennom patronen og rense den. Partiklene som har samlet seg i oppsamleren vil bli dyttet ut av filteret i en radial retning. Rense tiden er ca. 10 – 20 s.

Egenskaper og fordeler

• Kompakt selvbærende stålrør med flenset tilkobling i begge ender.
• Filterdiameter identisk med rør diameteren hvor filteret er installert.
• Det trengs ingen ekstra høyde, valgfri monteringsposisjon.
• Filterelementer med aksial spor – laget av rustfritt stål.
• Integrerte felles partikkel oppsamler som gjør at filteret takler høye partikkel konsentrasjoner.
• Automatisk rensing uten avbrud i filtreringen.
• Trykkfølere ved innløp og utløp samt trykkforskjell måler.
• Spyleventil med elektrisk drift og manuell nød stegning.
• Elektrisk styreskap må installeres i nærheten.
• Ingen bevegelige deler i filteret gir høy driftsikkerhet.

Anvendelsesområder:

• Kjølevannsystemer
• Filtrering av elvevann
• Filtrering av sjøvann
• Råvannsfiltrering
• Prosessvann
• Drikkevannsfiltrering
• "Sealing water"

Spesifikasjoner:

• Materiale filterhus: karbonstål, rustfritt/syrefast stål, titan og
  kunststoff (GFK, PP, PE)
• Trykklasser fra PN 6 til PN 100
• System trykk fra 1,5 bar
• Filtrering > 50 µm
• Kapasitet: 1 - 25.000 m³/h
• Anslutning: DN50 – DN2000
• Valgfri monteringsposisjon
• Ingen bevegelige deler
• Partiklene vil samles i oppsamleren, noe som ikke gir økt trykkfall
• Mindre plass krevende enn andre filtersystemer
• Tilbakespyling etter tid og/eller differansetrykk
